材料模拟与第一性原理计算：如何配置一台"算得快、存得多"的科研工作站？

时间：2026-02-28 01:56:06   来源：UltraLAB图形工作站方案网站   人气：215 作者：管理员

引言：当原子级精度遭遇数据洪流

材料科学的计算研究正处于"精度革命"与"数据爆炸"的交汇点。从第一性原理密度泛函理论（DFT）计算电子结构，到分子动力学（MD）模拟百万原子的相变过程，再到机器学习势函数（MLIP）训练揭示潜在的能量面——现代材料计算已经超越了单纯的"数值实验"，演变为"数据密集型科学"。
一个残酷的现实是：您的计算瓶颈可能不在算法，而在硬件架构的失衡：
  • DFT自洽场迭代（SCF）卡在CPU内存延迟，而非核心数量不足
  • 百万原子MD轨迹（数百GB）因SATA SSD的500MB/s带宽，导致分析脚本运行时间超过模拟本身
  • 深度学习势函数训练（DeePMD-kit）因显存不足（<24GB）被迫削减batch size，收敛速度暴跌
  • 高通量筛选（High-Throughput Screening）产生的TB级结构数据无处安放，被迫频繁删除中间文件

材料模拟对计算设备的要求是"双重极端"：既需要量子化学级别的高频低延迟（DFT迭代），又需要生物信息学级别的大容量存储（轨迹文件）。本文将系统解析如何构建一台真正匹配材料研究全流程的"算存一体"工作站。

一、材料模拟的三重计算负载与硬件映射

材料研究的计算工作流呈现鲜明的阶段性异构特征，每个阶段对硬件的需求截然不同：

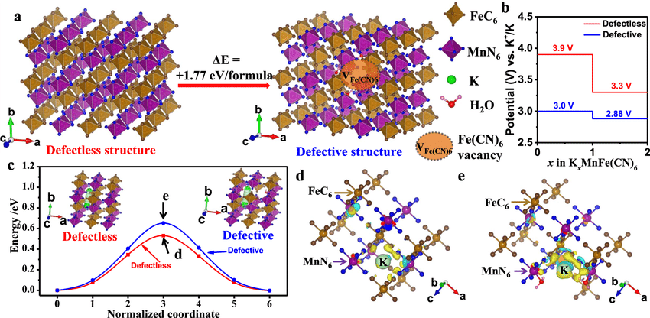

1.1 第一性原理计算（DFT）：内存延迟敏感的迭代计算

典型软件：VASP、Quantum ESPRESSO（QE）、ABACUS、CASTEP、FHI-aims
计算特征：
  • Kohn-Sham方程自洽求解：构建Hamiltonian矩阵 → 对角化求本征值 → 更新电荷密度，循环直至收敛
  • 三维FFT网格操作：平面波基组依赖大量3D-FFT变换，内存随机访问频繁
  • 杂化泛函（HSE06）：精确交换作用计算带来O(N4) 复杂度，且并行效率低（Amdahl定律限制）
硬件瓶颈：
  • CPU主频：SCF迭代中的对角化（Diagonalization）和正交化（Orthogonalization）是串行主导，高主频（>4.0 GHz）直接缩短每步迭代时间
  • 内存容量：超胞（Supercell）计算（>200原子）或杂化泛函需256-512GB内存存储波函数和密度矩阵
  • 内存延迟：FFT网格点的随机访问模式使内存延迟（Latency）比带宽更重要，DDR5-6400低延迟内存显著提升性能

1.2 大规模分子动力学（MD）：存储吞吐量的试金石

典型软件：LAMMPS、GROMACS（材料体系）、CP2K（AIMD）、ReaxFF
计算特征：
  • 时间尺度鸿沟：量子力学精度（QM）的从头算分子动力学（AIMD）步长仅1fs，模拟100ps需10万步，每步输出数GB轨迹数据
  • 经验势函数MD（EAM、ReaxFF）：可模拟百万原子（106 ）纳秒级（ns）过程，但轨迹文件轻松达到TB级
  • 后处理分析：RDF（径向分布函数）、MSD（均方位移）、相识别（Polyhedral Template Matching）需全轨迹随机读取
硬件瓶颈：
  • 存储容量：一个典型的烧结或凝固模拟项目产生5-20 TB轨迹数据（XTC/TRR/DCD格式）
  • 存储带宽：分析脚本（OVITO、MDAnalysis）读取TB级轨迹时，SATA SSD（500MB/s）需数小时，而PCIe 5.0 NVMe（14GB/s）仅需分钟级
  • IOPS性能：LAMMPS的Dump输出（每1000步）产生数百万个小文件（原子坐标），机械硬盘（HDD）的IOPS（<300）直接导致写入卡顿

1.3 机器学习势函数（MLIP）：显存容量与算力的博弈

典型软件：DeePMD-kit、SchNetPack、TorchANI、NequIP
计算特征：
  • 数据准备：DFT计算产生的能量-力-维里（Energy-Force-Virial）数据需TB级存储
  • 模型训练：图神经网络（GNN）或深度势能（Deep Potential）训练，涉及大规模张量运算（矩阵乘法）
  • 推理应用：用训练好的MLIP运行MD，速度比DFT快1000倍，但需GPU加速（CUDA）
硬件瓶颈：
  • GPU显存：DeePMD-kit训练时，batch size受限于显存，A100 80GB可处理的体系大小是RTX 4090 24GB的3倍以上，直接影响收敛速度
  • CPU-GPU数据传输：数据预处理（neighbor list构建）需高PCIe带宽（PCIe 5.0 x16）避免GPU饥饿
  • 存储读写：训练集（ millions of frames）需从SSD快速加载到内存，NVMe RAID阵列必要

二、"算得快"的硬件架构：CPU、内存与加速卡

2.1 CPU子系统：高频与多核的动态平衡

材料计算的CPU需求矩阵：
计算类型 核心需求 主频需求 缓存需求 推荐架构
DFT（VASP/QE） 中等（16-32核） 极高（>4.5GHz） 大L3（>100MB） AMD Threadripper PRO / Intel Xeon W
经典MD（LAMMPS） 高（64-128核） 中等（>3.0GHz） 中等 AMD EPYC / Intel Xeon Scalable
AIMD（CP2K） 高（32-64核） 高（>4.0GHz） 大L3 AMD Threadripper PRO
MLIP训练 辅助（数据预处理） 高（>4.0GHz） 大L3 同DFT，但需配合GPU
架构选择策略：
  • 单路高频优先：对于DFT计算，AMD Threadripper PRO 7995WX（96核，5.1GHz睿频，384MB L3）是最佳选择。其384MB L3缓存可完全容纳DFT的波函数数据，将内存访问转化为缓存访问，性能提升10-100倍
  • 双路扩展：对于纯经典MD（LAMMPS），双路AMD EPYC 9654（96核×2）提供192核物理核心和24通道内存，适合百万原子体系的并行分解（Domain Decomposition）
  • AVX-512支持：Intel Xeon W-3400系列支持AVX-512，对VASP的FFT有额外加速（约15-20%），但核心数较少（最高56核）
关键禁忌：
  • 避免低频多核服务器（如Intel Xeon Gold 2.0GHz系列），DFT的SCF迭代会卡在单核性能
  • 避免非ECC内存，长时间DFT计算（数天）中内存位翻转会导致波函数收敛到错误结果

2.2 内存子系统：容量与带宽的双重保障

容量规划公式：
plain
DFT内存需求 ≈ (N_atoms × N_bands × N_kpoints × 16 bytes) × 安全系数3

示例：200原子体系，500能带，10 k点
= 200 × 500 × 10 × 16 × 3 ≈ 48MB（波函数）+ 开销 ≈ 实际需128-256GB
配置梯度：
  • 入门级（<100原子DFT）：128GB DDR5-4800
  • 标准级（100-300原子）：512GB DDR5-5600（8通道满配）
  • 高端级（杂化泛函/大超胞）：1TB DDR5-5600（支持LRDIMM）
  • 极限级（全隐式溶剂/大体系AIMD）：2TB+（双路EPYC，24通道）
频率与延迟优化：
  • DDR5-6400：相比DDR4-3200，带宽翻倍，延迟降低（绝对时间），对FFT密集型DFT提升显著
  • 通道对称填充：必须填满所有内存槽（如Threadripper的8通道），否则带宽线性下降

2.3 GPU加速卡：从可选到必需

应用场景1：机器学习势函数训练（必需GPU）
  • DeePMD-kit：支持TensorFlow/PyTorch后端，A100/H100的Tensor Core可加速训练10-50倍
  • 显存需求：训练包含1000个原子的体系，batch size=4时，需~40GB显存（A100 40GB是底线，80GB更安全）
应用场景2：CUDA加速DFT（新兴趋势）
  • VASP GPU端口：部分功能（如RMM-DIIS算法）支持CUDA加速，但并行效率不如CPU
  • Quantum ESPRESSO：部分模块（如CP模块）支持GPU加速
  • ABACUS：国产第一性原理软件，深度优化DCU/CUDA加速
应用场景3：MD后处理可视化
  • OVITO：GPU加速粒子渲染，处理百万原子轨迹时，RTX A4000以上显卡可实现实时旋转/缩放
GPU选型矩阵：
应用 推荐GPU 显存 关键规格
DeePMD训练 A100 80GB / H100 80GB 80GB Tensor Core，大batch size
LAMMPS GPU RTX 4090 / A5000 24GB CUDA核心数，性价比
可视化分析 RTX A4000 16GB OpenGL性能，多屏支持
混合精度训练 RTX 6000 Ada 48GB 大显存，专业驱动稳定性

三、"存得多"的存储架构：从热数据到冷归档

材料模拟产生的数据密度远超普通科研：
  • 一个DFT高通量筛选项目（1000个结构）：~500GB（输入/输出文件）
  • 一个烧结过程MD（10ns，百万原子）：~10TB（轨迹文件）
  • 一个MLIP训练数据集：~2TB（含 millions of frames）
三层存储策略：

Tier 0：超高速NVMe（热数据与活跃计算）

技术规格：
  • PCIe 5.0 x4 NVMe SSD（如Samsung PM9C1a、Crucial T705）：14GB/s顺序读写，200万IOPS
  • 容量：4-8TB（存放当前DFT计算、MD轨迹分析、MLIP训练集）
  • 企业级特性：
    • PLP（Power Loss Protection）：断电保护，防止MD轨迹文件损坏
    • 高TBW（写入耐久性）：如Intel D7-P5520的7.68TB版本TBW达14PB，应对MD的频繁写入
专用分区建议：
  • /scratch：存放VASP的WAVECAR、CHGCAR（大文件，随机读写）
  • /tmp：LAMMPS的dump文件（高频写入）
  • 使用ZFS文件系统：启用Zstd压缩（节省30-50%空间，对文本格式的POSCAR、XYZ效果好），启用校验和防止位衰减

Tier 1：大容量温存储（项目归档）

技术规格：
  • SATA SSD RAID 6阵列：20-100TB，顺序读写~2GB/s，随机读IOPS ~50K
  • 用途：存放已完成项目的轨迹文件、DFT输出、ML模型检查点
  • 成本效益：$0.08/GB vs NVMe的$0.20/GB，适合不频繁访问的数据

Tier 2：冷数据层（长期合规）

技术规格：
  • LTO-9磁带库：单盘18TB压缩容量，成本$0.01/GB
  • 对象存储（MinIO/Ceph）：S3兼容接口，支持版本控制（符合材料数据FAIR原则）

存储性能优化实战

MD轨迹写入优化：
  • 使用二进制格式（LAMMPS的.bin或GROMACS的.xtc）替代ASCII .lammpstrj，文件大小减少70%，写入速度提升10倍
  • 启用OS级写缓存（Write-back Cache），但需配合UPS防止断电数据丢失
DFT中间文件管理：
  • VASP的WAVECAR（波函数文件）可达数十GB，使用符号链接将其指向NVMe SSD，而输入文件放在普通存储
  • 定期清理CHG*文件（电荷密度），或压缩归档（gzip可压缩80%）

四、UltraLAB MaterialSim 系列配置方案

方案A：DFT专用高频工作站（UltraLAB MaterialSim D960）

适用：第一性原理计算课题组，专注VASP/QE催化/电池材料计算，体系规模<300原子 核心定位：极致单核性能 + 大缓存 + 高速NVMe
硬件规格：
  • CPU：AMD Ryzen Threadripper PRO 7995WX（96核，睿频5.1 GHz，384MB L3缓存）
    • 优势：384MB L3可完全缓存DFT波函数，5.1GHz主频缩短SCF迭代时间
  • 内存：512GB DDR5-6400 ECC RDIMM（8×64GB，8通道满配，~200GB/s带宽）
    • 能力：支持300原子杂化泛函（HSE06）计算，或1000原子GGA计算
  • GPU：NVIDIA RTX 6000 Ada 48GB × 1（DeePMD训练 + 可视化）
  • 存储系统：
    • 系统盘：2TB PCIe 5.0 NVMe（Samsung 990 Pro级）
    • 数据盘：8TB企业级PCIe 4.0 NVMe（Intel P5510，PLP保护，存放WAVECAR/CHGCAR）
    • 归档：16TB SATA HDD（RAID 1，项目备份）
  • 软件优化：
    • 预装VASP 6.4.2（针对Zen 4架构优化），QE 7.2
    • 配置DeePMD-kit + TensorFlow GPU环境
    • 提供LAMMPS编译优化（MPI+OpenMP混合并行）
性能基准（VASP 6.4，300原子氧化物，GGA-PBE）：
  • 单步SCF迭代：<15秒（对比双路Xeon Gold 2.0GHz需45秒）
  • 能带计算（HSE06，10 k点）：<2小时（对比低频服务器需8小时）
  • 存储写入：WAVECAR（20GB）写入耗时<3秒（NVMe 14GB/s）

方案B：MD与多尺度模拟平台（UltraLAB MaterialSim R880）

适用：计算材料中心，运行百万原子MD、相场模拟、高通量筛选 核心定位：多核并行 + TB级内存 + 分层存储
硬件规格：
  • CPU：双路 AMD EPYC 9654（96核×2，共192核，3.7GHz睿频）
    • 优势：192核物理核心，24通道内存（~860GB/s带宽），适合LAMMPS的Domain Decomposition
  • 内存：1TB DDR5-5600 ECC（24×64GB，填满所有通道）
    • 能力：支持1000万原子的ReaxFF模拟，或10万原子的DFT（通过Linear Scaling方法）
  • GPU：NVIDIA A100 80GB × 2（NVLink桥接，160GB显存池）
    • 用途：DeePMD大规模训练、LAMMPS GPU加速（KOKKOS包）
  • 存储架构：
    • 热层：16TB PCIe 4.0 NVMe RAID 0（4×4TB，~28GB/s读写，存放活跃MD轨迹）
    • 温层：100TB SATA SSD RAID 6（项目归档，支持多用户并发读取）
    • 冷层：连接LTO-9磁带库（通过10GbE）
  • 高可用设计：
    • 冗余电源（2000W×2，钛金认证）
    • 水冷散热（CPU+GPU满载不降频）
    • UPS集成（APC Smart-UPS， graceful shutdown保护轨迹数据）
性能基准（LAMMPS，ReaxFF，铜的熔化模拟）：
  • 100万原子，1ns模拟：<24小时（对比普通工作站需1周）
  • 轨迹写入速度：>5GB/s（NVMe RAID），无卡顿
  • DeePMD训练：A100 80GB双卡并行，训练速度>100 steps/秒（对比CPU提升50倍）

方案C：AI驱动材料发现集群（UltraLAB MaterialSim AI-Cluster）

适用：材料基因组工程、AI+自动化实验室、企业级材料研发 架构设计：
  • DFT计算节点：4× UltraLAB D960配置（高频CPU，专用于高通量DFT筛选）
  • MD模拟节点：2× UltraLAB R880配置（大内存，专用于长时间MD）
  • ML训练节点：DGX H100（8×H100 80GB，专用于Neural Network Potential训练）
  • 存储集群：
    • 并行文件系统：BeeGFS或WEKA FS，200TB NVMe全闪存，>100GB/s聚合带宽
    • 对象存储：MinIO，5PB容量，存放历史DFT数据与ML训练集
  • 自动化接口：支持AiiDA、FireWorks工作流引擎，对接自动化合成平台

五、软件优化与性能调优

5.1 VASP性能最大化

编译优化： 使用Intel oneAPI编译器（即使AMD CPU也可受益，IFORT对Fortran优化更佳）：
bash
make all \ FCL="mpiifort -O3 -xSapphireRapids -fp-model precise" \ OFLAG="-O3 -xSapphireRapids" \ BLAS="mkl" FFTW="mkl"
运行时参数（INCAR）：
plain
NCORE = 16          # 匹配高频核心数，减少通信
KPAR = 4            # K点并行，利用多核
LREAL = Auto        # 减少实空间投影计算
NSIM = 8            # 能带并行阻塞因子
存储优化： 将WAVECAR放在NVMe SSD：
bash
# 在提交脚本中 mkdir -p /nvme_fast/$USER/$JOBID cp INCAR POSCAR POTCAR /nvme_fast/$USER/$JOBID/ cd /nvme_fast/$USER/$JOBID mpirun vasp_std cp OUTCAR WAVECAR vasprun.xml $SLURM_SUBMIT_DIR/ rm -rf /nvme_fast/$USER/$JOBID # 清理临时文件

5.2 LAMMPS存储优化

输出格式选择：
  • 二进制dump：dump 1 all custom 1000 traj.bin id type x y z vx vy vz（文件大小减少70%）
  • 压缩输出：配合gzip实时压缩，但会增加CPU负载（高频CPU可轻松应对）
分析加速： 使用MDAnalysis或OVITO分析时，先将轨迹复制到NVMe SSD：
Python
# Python脚本示例 import MDAnalysis as mda from shutil import copyfile # 将轨迹从慢速存储复制到NVMe copyfile("/slow_storage/traj.xtc", "/nvme_fast/traj.xtc") u = mda.Universe("/nvme_fast/topology.tpr", "/nvme_fast/traj.xtc") # 执行分析...

5.3 DeePMD-kit训练优化

显存优化： 使用混合精度训练（FP16）：
JSON
"training": { "precision": "mixed", "batch_size": "auto" }
在A100上可节省50%显存，batch size翻倍，收敛速度提升2倍。
数据加载优化： 将训练数据（npz文件）放在NVMe SSD，避免从网络存储加载时的IO等待。

结语：算存平衡，方能洞见材料本质

材料模拟的计算设备选型不是简单的"CPU越强越好"或"硬盘越大越好"，而是要在原子级精度（需要高频低延迟）与统计级数据量（需要大容量高吞吐）之间找到精妙的平衡。
一台"算得快、存得多"的科研工作站，应该像一位全能型材料科学家：既有量子力学计算的敏锐思维（高频CPU），又有处理大数据的广阔视野（TB级存储），还有机器学习的直觉洞察（GPU加速）。
UltraLAB MaterialSim系列正是基于这种"算存协同"的理念设计。我们深知VASP的每一个SCF迭代都渴望更低的内存延迟，也理解LAMMPS的每一个dump写入都需要更宽的存储带宽。从384MB L3缓存的Threadripper到14GB/s读写的PCIe 5.0 NVMe，从80GB显存的A100到100TB的RAID存储，我们为您提供的是材料发现的完整算力底座。
立即联系UltraLAB，获取针对您的具体研究方向（能源材料、催化、合金、高分子）的定制化配置方案。让算力与存储不再成为材料科学的边界，而是探索未知的加速器。
